Atoll MA100 kombinerer kompakt format med dual mono-design

Atoll MA100 er en tokanals effektforsterker utviklet for stereoanlegg der det er behov for et kompakt, separat effekttrinn. Modellen er bygget med dual mono-arkitektur og består utelukkende av diskrete komponenter.

Den forholdsvis beskjedne kabinettstørrelsen gjør at MA100 også kan brukes i mindre stereoanlegg og flerromsløsninger. Samtidig har Atoll gitt forsterkeren mulighet for brokoblet drift, slik at den kan konfigureres som en monoforsterker.

Dual mono med diskrete komponenter

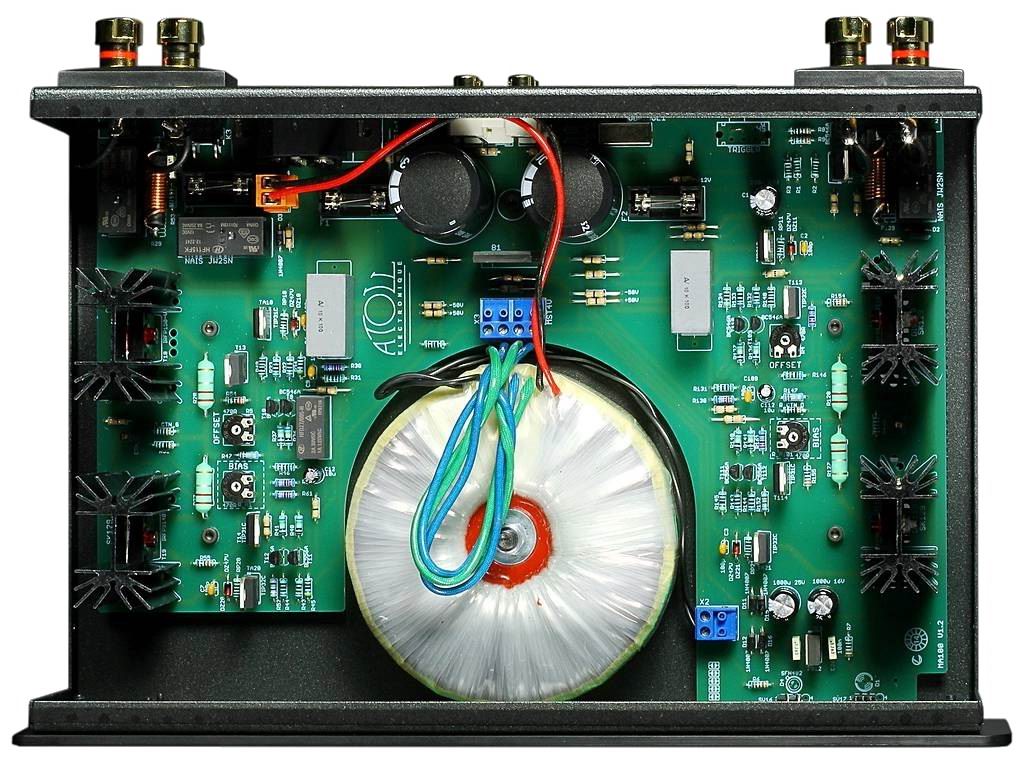

Den interne konstruksjonen er basert på en dual mono-arkitektur. Hensikten med denne oppbygningen er å holde de to stereokanalene godt adskilt. Ifølge produktbeskrivelsen skal dette bidra til god kanalseparasjon og et bredt dynamisk område.

MA100 er i sin helhet bygget med diskrete komponenter. Det innebærer at forsterkerkretsene er satt sammen av separate elektroniske komponenter, i stedet for å være basert på en komplett integrert forsterkermodul.

I utgangstrinnene benyttes nøye utvalgte par med felteffekttransistorer. Disse er valgt for å kunne levere betydelig strøm til den tilkoblede lasten og gi høy signalforsterkningshastighet. Kildematerialet oppgir ikke antallet transistorer eller andre detaljer om kretsenes konkrete oppbygning.

Strømforsyning på 170 VA

Strømforsyningen er bygget rundt en spesialtilpasset ringkjernetrafo med en oppgitt kapasitet på 170 VA. Transformatoren skal sørge for forsterkerens energireserver og levere strøm til de to kanalene.

I tillegg har strømforsyningen en likeretter med hurtige dioder. Den samlede filterkapasiteten er oppgitt til 16.600 μF. Dette er de sentrale opplysningene Atoll fremhever om strømforsyningen, men det er ikke oppgitt hvordan kondensatorkapasiteten er fordelt internt.

Signal-til-støy-forholdet er oppgitt til 100 dB, mens forvrengningsfaktoren er oppgitt til 0,05 prosent. Det oppgitte frekvensområdet strekker seg fra 5 Hz til 200 kHz.

Opptil 2 x 80 watt i 4 ohm

Ved tilkobling til høyttalere med en impedans på 4 ohm er utgangseffekten oppgitt til 2 x 80 watt. For 60-wattsmålingen inneholder kildematerialet imidlertid to forskjellige opplysninger.

I den løpende produktbeskrivelsen står det at MA100 leverer 2 x 60 watt ved en belastning på 8 ohm. I den medfølgende spesifikasjonslisten er den samme effekten oppgitt som 60 watt per kanal ved 6 ohm. Siden kilden ikke avklarer hvilken av disse impedansverdiene som er korrekt, gjengis begge opplysningene her.

Forsterkeren kan dessuten settes opp i monofonisk, brokoblet drift. Da brukes MA100 som én monoforsterker i stedet for et tokanals effekttrinn, med en tilsvarende økning i utgangseffekten. Kildeteksten oppgir ikke den konkrete effekten i brokoblet modus.

Kompakt metallkabinett

Atoll har plassert elektronikken i et kompakt kabinett som måler 320 x 83 x 230 mm, angitt som bredde, høyde og dybde. Vekten er 4 kg.

Chassiset er laget av 1,5 mm tykt stål, mens frontplaten består av 4 mm tykk aluminium. Konstruksjonen gir forsterkeren et robust metallkabinett uten at den opptar like mye plass som mange effektforsterkere i full komponentbredde.

På fronten er strømknappen integrert i Atoll-logoen. To lysdioder viser forsterkerens driftsmoduser. Produktbeskrivelsen spesifiserer ikke hvilke farger lysdiodene har eller alle tilstandene de kan indikere.

RCA, skruterminaler og 12-volts trigger

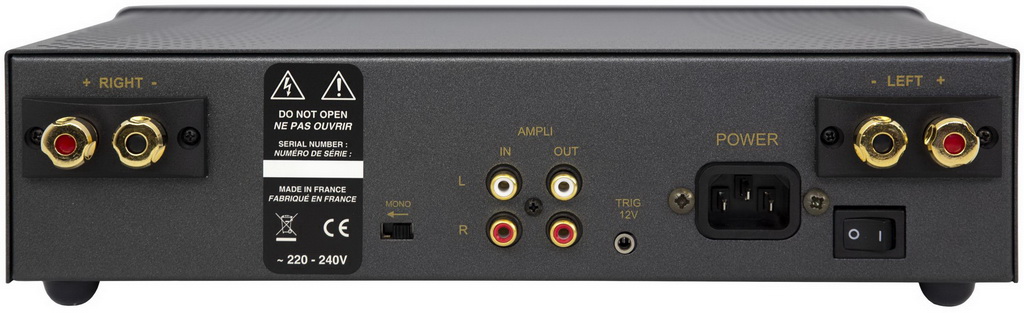

Bakpanelet har RCA-kontakter for innsignalet. MA100 er dermed oppgitt med ubalansert analog tilkobling, og kilden omtaler ingen balanserte innganger.

For tilkobling av to høyttalere finnes det skruterminaler på baksiden. Samtlige kontakter er gullbelagte for å bidra til en sikker forbindelse.

En 12-volts triggerinngang gjør det mulig å slå på forsterkeren via styresignaler fra andre komponenter i anlegget. Det kan være praktisk når MA100 inngår i et system der flere apparater skal aktiveres samtidig, eller når forsterkeren plasseres mindre tilgjengelig i en flerromsløsning.

Inngangsfølsomheten er oppgitt til 1,68 V, mens inngangsimpedansen er 110 kOhm. Disse verdiene er relevante ved kombinasjon med en separat forforsterker eller en annen komponent med regulert analogutgang.

Lydkarakteren slik den beskrives av produsenten

Kildematerialet beskriver MA100 som en forsterker med dyp bass, fyldig mellomtone og en utstrakt diskant som ikke skal bli unødig skarp. Dette er en karakteristikk fra produktomtalen, ikke en uavhengig test eller en redaksjonell vurdering fra HiFiMagasinet.

Forsterkeren trekkes særlig frem som en mulig partner til fulltone stativhøyttalere fra europeiske produsenter i premiumsegmentet. Det er imidlertid ikke oppgitt konkrete høyttalermodeller eller dokumentert hvilke kombinasjoner som er benyttet som grunnlag for anbefalingen.

Oppgitte spesifikasjoner

• Antall kanaler: 2
• Utgangseffekt: 60 W per kanal ved 6 ohm i spesifikasjonslisten, eller 2 x 60 W ved 8 ohm i produktteksten
• Utgangseffekt ved 4 ohm: 2 x 80 W
• Inngangsfølsomhet / impedans: 1,68 V / 110 kOhm
• Frekvensområde: 5 Hz–200 kHz
• Signal-til-støy-forhold: 100 dB
• Utgangssignalets slew rate: 2 μs
• Forvrengningsfaktor: 0,05 %
• Strømforsyning: 170 VA
• Filterkapasitet: 16.600 μF
• Mål (B x H x D): 320 x 83 x 230 mm
• Vekt: 4 kg

Et fleksibelt, separat effekttrinn

MA100 samler dual mono-konstruksjon, diskrete komponenter og en spesialtilpasset ringkjernetrafo i et kabinett som er mindre enn typiske komponenter i full bredde. Med stereo- og brokoblet drift kan modellen brukes både som et vanlig tokanals effekttrinn og som monoforsterker.

RCA-inngang, høyttalerterminaler og 12-volts trigger dekker de oppgitte tilkoblingsmulighetene. MA100 fremstår dermed som et effekttrinn beregnet på kompakte stereoanlegg, flerromssystemer og oppsett der flere effektforsterkere skal kunne styres fra andre komponenter.
