Bowers & Wilkins CDA-4D samler fire kanaler i 1U

Bowers & Wilkins CDA-4D er en kompakt effektforsterker rettet mot skreddersydde lydinstallasjoner. Den har fire kanaler med oppgitt effekt på 125 watt per kanal og kan brukes med blant annet innbyggingshøyttalere, passive subwoofere og lydanlegg fordelt på flere soner.

Konstruksjonen bygger på ICEpower klasse D-teknologi og har digital signalbehandling, nettbasert konfigurering og integrert viftekjøling. Med en rackhøyde på 1U tar forsterkeren samtidig begrenset plass i et teknisk skap eller racksystem.

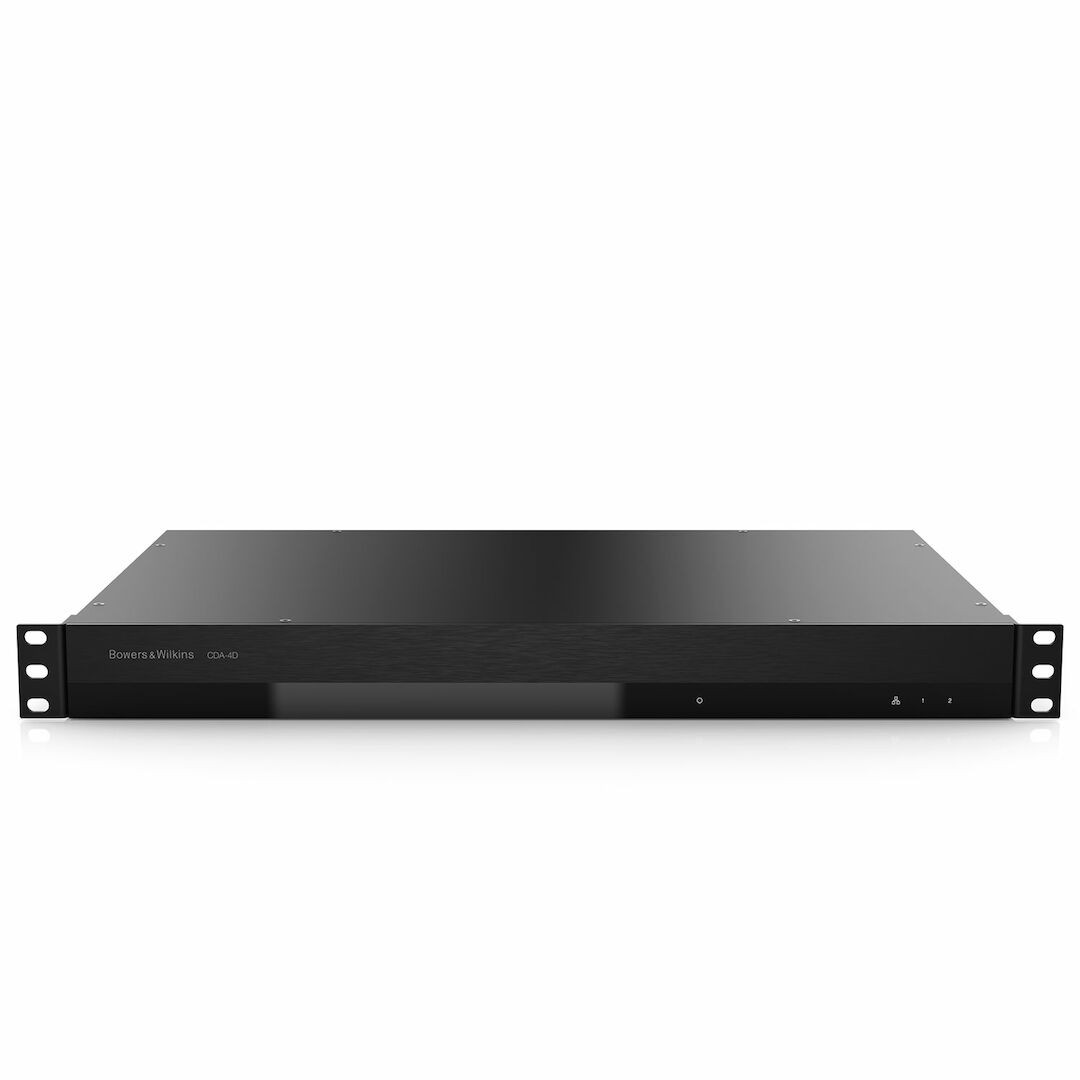

Bowers & Wilkins CDA-4D er en kompakt firekanals installasjonsforsterker for innbyggingslyd, passive subwoofere og flersoneløsninger.

Fire kanaler for stereo og flere soner

De fire forsterkerkanalene gjør det mulig å drive to stereopar fra én enhet. Det kan være aktuelt i et diskret stereoanlegg med innbyggingshøyttalere, eller i en installasjon der to separate rom eller soner skal ha hvert sitt høyttalerpar.

Hver kanal er oppgitt til 125 watt. CDA-4D kan dermed fordeles som fire individuelle kanaler uten at installasjonen krever flere separate effektforsterkere. Kilden nevner innbyggingshøyttalere fra Bowers & Wilkins og DALI som aktuelle bruksområder, men oppgir ikke konkrete høyttalermodeller eller ytterligere krav til matching.

En firekanals konstruksjon kan også være praktisk når elektronikken skal skjules i et sentralt rack, mens høyttalerkablene trekkes videre til de aktuelle rommene. Produktopplysningene tallfester imidlertid ikke maksimal kabellengde eller gir spesifikke anbefalinger for kabeldimensjon.

Brokobling gir alternative effektoppsett

For installasjoner som krever mer effekt fra færre kanaler, kan kanalene brokobles. I brokoblet monodrift er den oppgitte effekten 250 watt per kanal i 8 ohm.

Denne funksjonen åpner for flere kombinasjoner. Alle fire kanalene kan grupperes til 2 x 250 watt, for eksempel til et stereopar. Et annet mulig oppsett er 2 x 125 watt kombinert med 1 x 250 watt. Da kan to kanaler drive et stereopar, mens de to resterende brokobles til en passiv subwoofer.

Det siste oppsettet er særlig relevant i et integrert anlegg der både innbyggingshøyttalere og bassystem skal drives fra samme forsterker. Brokoblingen gir dermed valget mellom fire separate kanaler, to kraftigere monokanaler eller en kombinasjon av stereo og mono.

De fire kanalene kan brukes som to stereopar eller brokobles i konfigurasjoner som 2 x 250 watt og 2 x 125 watt pluss 1 x 250 watt.

ICEpower klasse D i kompakt rackformat

CDA-4D benytter ICEpower-basert klasse D-forsterkning. Denne typen konstruksjon gjør det mulig å samle fire effektkanaler i et kabinett med 1U rackhøyde, noe som er nyttig når flere installasjonsprodukter skal monteres i samme skap.

Rackhåndtak følger med og forenkler montering i tekniske skap og racksystemer. Forsterkeren leveres i sort utførelse, slik at den visuelt passer inn sammen med annet rackmontert utstyr.

Kjølingen håndteres blant annet av en integrert vifte. Det betyr ikke at kravene til plassering kan overses. Ved montering i skap må det være tilstrekkelig ventilasjon rundt utstyret. Kilden oppgir ingen målinger av viftestøy, temperatur, strømforbruk eller virkningsgrad, så slike egenskaper kan ikke vurderes ut fra produktopplysningene alene.

DSP og konfigurering i nettleseren

Den digitale signalbehandlingen er en sentral del av CDA-4D. Et nettbasert grensesnitt brukes til konfigurering og lydinnstillinger, slik at installatøren kan tilpasse oppsettet uten å være avhengig av et omfattende frontpanel.

DSP-en er relevant i installasjoner der høyttalere, subwoofer og rom krever justering. Produktinformasjonen beskriver mulighet for konfigurering og lydtilpasning, men oppgir ikke en fullstendig liste over tilgjengelige filtre, frekvensområder eller antall justerbare parametere.

Det webbaserte grensesnittet passer også med produktets rolle som installasjonsforsterker. Når CDA-4D er montert i et rack eller teknisk skap, kan sentrale innstillinger håndteres via nettverket fremfor gjennom fysiske kontroller på fronten.

Egne profiler for tre passive subwoofere

Bowers & Wilkins har inkludert særskilte DSP-innstillinger for de passive subwooferne ISW-3, ISW-4 og ISW-6. Profilene omfatter Dynamic EQ og limiter tilpasset hver av de tre modellene.

Det gjør CDA-4D spesielt aktuell i Bowers & Wilkins-installasjoner der en av disse subwooferne inngår. To kanaler kan brokobles for å levere 250 watt i 8 ohm mono, mens de øvrige kanalene brukes til høyttalere.

Dynamic EQ og limiter er del av de modelltilpassede profilene. Kilden dokumenterer derimot ikke tilsvarende profiler for andre subwoofere, og det bør derfor ikke legges til grunn at de samme modellspesifikke innstillingene finnes for produkter som ikke er nevnt.

Analoge og digitale innganger

På inngangssiden har CDA-4D både analoge og digitale lydinnganger. Kilden spesifiserer ikke kontakttypene eller de støttede digitale signalformatene, men kombinasjonen gir flere muligheter når forsterkeren skal integreres med en signalkilde eller styringsløsning.

Høyttalerutgangene bruker Phoenix-type terminaler med multikontakt. Denne løsningen er vanlig i faste installasjoner fordi flere høyttalerkabler kan termineres i en plugg som kobles samlet til eller fra forsterkeren. Det kan gjøre kablingen mer oversiktlig ved montering og service.

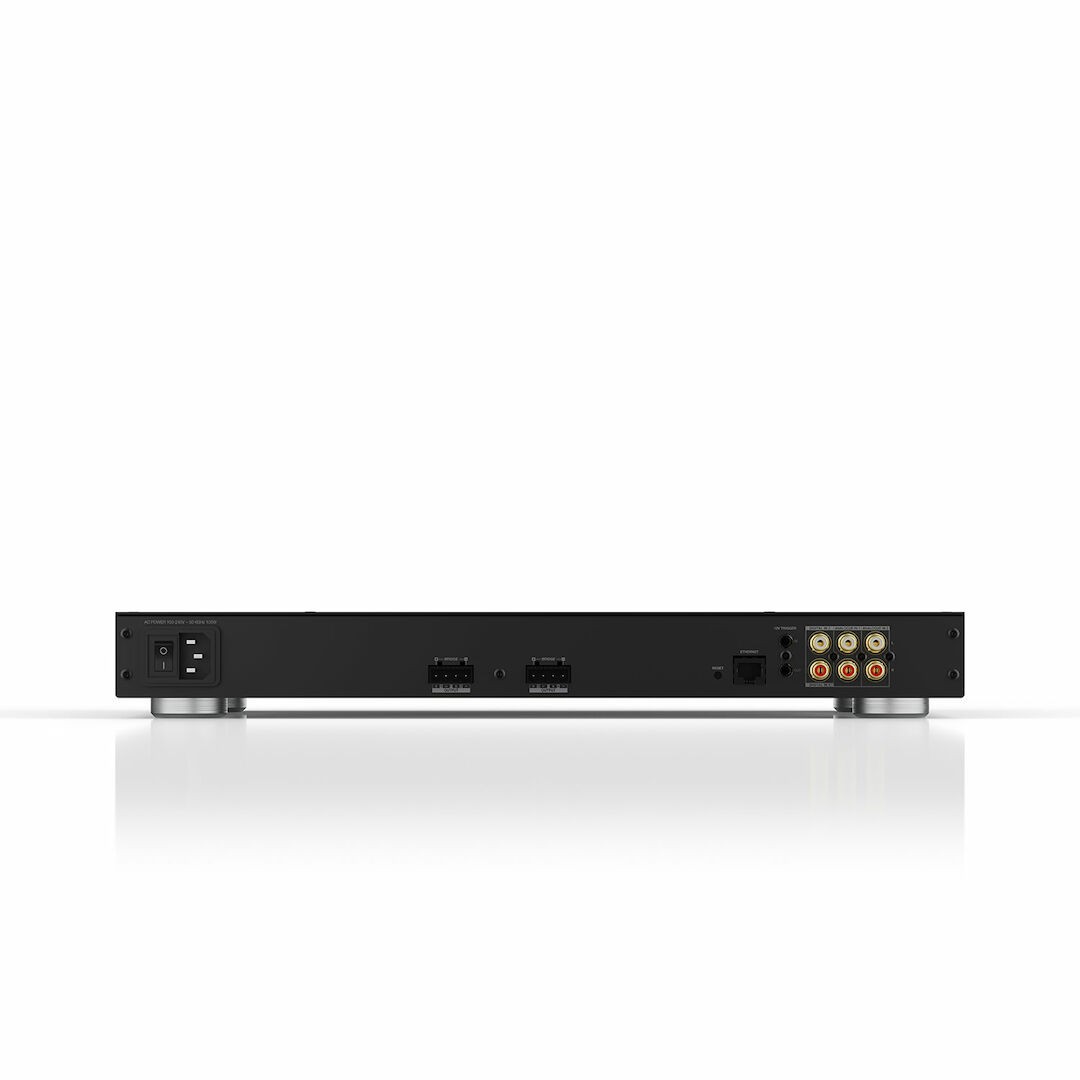

Bakpanelet samler lydinnganger, Phoenix-type høyttalerterminaler og tilkoblinger for styring av forsterkeren.

Trigger og signalstyrt aktivering

CDA-4D har 12-volts trigger både inn og ut. Den kan dermed aktiveres av kompatibelt utstyr og sende triggersignal videre i en installasjon. Forsterkeren støtter også automatisk aktivering når den registrerer et lydsignal.

Den signalstyrte funksjonen kan deaktiveres hvis systemet i stedet skal styres gjennom triggeroppsettet. Etter omtrent 15 minutter uten aktivitet slår forsterkeren seg av. Det finnes ingen mekanisk bryter på fronten, så valget av styringsmetode blir en viktig del av planleggingen.

Styrker og begrensninger

Ut fra produktopplysningene er kombinasjonen av fire kanaler, brokobling og DSP den viktigste styrken. CDA-4D kan dekke flere typer kompakte installasjoner uten å beslaglegge mer enn 1U i racket.

• Fire kanaler med oppgitt effekt på 125 watt per kanal.
• Drift av to stereopar eller flere soner.
• Brokobling til 250 watt per kanal i 8 ohm mono.
• DSP-profiler med Dynamic EQ og limiter for ISW-3, ISW-4 og ISW-6.
• Nettbasert grensesnitt for konfigurering og lydinnstillinger.
• Analoge og digitale lydinnganger.
• 12-volts trigger inn og ut samt deaktiverbar signalstyrt aktivering.
• Phoenix-type høyttalerterminaler og integrert viftekjøling.

Det finnes samtidig noen tydelige begrensninger. CDA-4D mangler pre-out for tilkobling av et ekstra effekttrinn. Dermed er den mindre egnet dersom anlegget skal utvides på den måten. Fire kanaler gir dessuten færre fordelingsmuligheter enn løsninger med et større antall forsterkerkanaler.

Fraværet av en mekanisk frontbryter betyr også at daglig aktivering i praksis bør planlegges rundt 12-volts trigger eller signalregistrering. Integrert vifte og kompakt kabinett gjør samtidig god ventilasjon nødvendig ved skjult plassering.

CDA-4D fremstår på spesifikasjonene som en målrettet effektforsterker for skreddersydde anlegg: kompakt nok for rackmontering, kraftig nok til flere aktuelle kanaloppsett og utstyrt med DSP for installasjoner der innbyggingshøyttalere og passive Bowers & Wilkins-subwoofere skal arbeide sammen.
